新島ネオライト工業は流動層技術と発泡体粒子製造を専門とする地域密着型企業です。

高性能発泡法の特徴

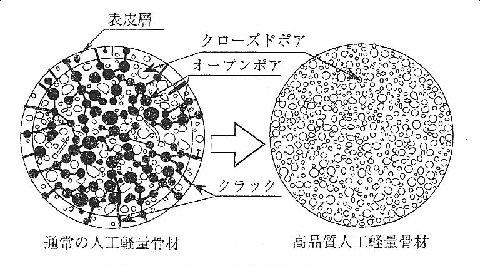

珪酸塩原料に炭化ケイ素（SiC）を添加し、原料の溶融時に還元反応を行わせることによって、均一に分散した独立気泡発泡体を得ることができます。

---

---

粒子表面は開気孔の無い、円滑な閉気孔構造になります。

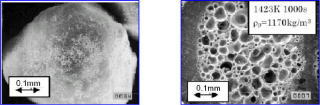

(ネオライトビーズの電子顕微鏡写真)

---

---

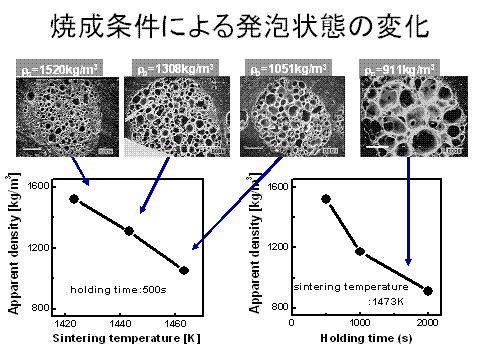

発泡は原料・発泡剤の粒度、焼成温度、滞留時間で鋭敏に制御できます。
（ネオライトビーズの電子顕微鏡写真）

---

---

〇流動層焼成炉とは・・・

粒子を気流によって宙に舞わせ、さながら沸騰したお湯のように激しく流動化させながら焼成させる技術です。
流動化状態では、粉体層はさながら液体のように比重をもち、流動化します。
そのため温度分布が均一で、高い粒子間せんだん力をもつために融着防止が可能で、従来にない微粒発泡体が焼成できます。
　　　流動層のイメージがよくわかる流動層オブジェのホームページはこちら　　

---

ネオライトビーズ（流動層焼成品）のラインナップ

〇特徴
独立気泡分散型の高強度・低吸水性・軽量の発泡ビーズです。
幅広い粒子見かけ密度に調整可能です(700kg/m3-1300kg/m3)
粒度ごとのラインナップが豊富です(S1:5-2.5mm,S2:2.5-1.2mm,S3:1.2-0.6mm,S4:0.6-0.3mm,S5:0.3-0.15mm)
フライアッシュバルーンの不足粒度を補い、代替する可能性があります。
従来の人工軽量骨材の細骨材として使用可能です

連続バッチ式のため、
・受注生産が可能です。
・１バッチ単位（50kg-250kg）の納品が可能です。
・ピンポイントで比重コントロールが可能です。(バッチ間誤差として見かけの粒子密度±0.05以内)

〇参考性能表（国内生産ネオライトビーズ）

	S1	S2	S3	S4	S5
粒径	5-2.5mm	2.5-1.2mm	0.6-1.2mm	0.3-0.6mm	0.3-0.15mm
粒子見かけ密度	840kg/m3	920kg/m3	900kg/m3	870kg/m3	1070kg/m3
単位容積重量	530kg/m3	570kg/m3	590kg/m3	570kg/m3	-
吸水率	4.4wt%	4.9wt%	7.1wt%	10.6wt%	-
ふるい上の％	-	-	0.3wt%	1.0wt%	12.9wt%
ふるい下の％	-	-	6.6wt%	0.7wt%	3.2wt%

---

〇在庫状況表（国内生産ネオライトビーズ）

粒径 /粒子見かけ密度	S1	S2	S3	S4	S5
	5-2.5mm	2.5-1.2mm	1.2-0.6mm	0.3-0.6mm	0.3-0.15mm
Ｌ 700-900kg/m3	×	※	※	※	×
M 900-1100kg/m3	×	※	※	×	×
W 1100-1300kg/m3	×	※	※	×	×

---

〇：100L以上在庫品、△：お問い合わせください、×：在庫なし、※ネオライトビーズとして出荷

浮水沈降選別、水洗浄を施したネオライトサンドもございます。遊び砂として活用しておりますが、研究用や屋外イベント用、ディスプレイ用に幅広く活用されています。

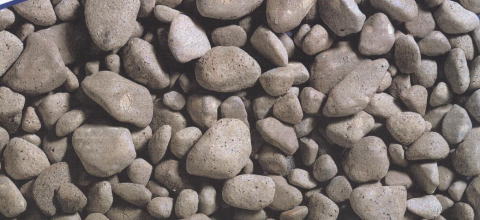

中国輸入品ネオライトCh

	S1	S2	他、粗骨材
粒径	5-2.5mm	2.5-1.2mm	5mm以上
粒子見かけ密度	1200-1300kg/m3	1200-1300kg/m3	-
単位容積重量	-	-	-
吸水率	-	-	-
ふるい上の％	-	-	-
ふるい下の％	-	-	-
荷姿 在庫状況 出荷目安	18kg小袋 お問い合わせください	18kg小袋 お問い合わせください	お問い合わせください

---
